Biped Node Hierarchy

안녕하세요.

애니메이터가 들려주는 맥스 스크립트의 스크립팅하는 애님입니다.

오늘은 바이패드의 노드를 선택하는 방법에 대해서 알려드리려고 합니다.

일반적인 노드선택 방법은 이미 숙지하고 있을 거라 생각하는데요.

바이패드는 일반적인 선택 외에도 다른 방법이 있습니다.

이유는 일반적으로 바이패드의 이름은 'Bip001'로 시작되는데요. (기억이 가물가물 하지만 MAX9버전은 Bip01이었던 거로 기억합니다.)

여러 개의 바이패드를 하나의 장면에 올려놓으면 같은 이름이 겹쳐 지기 때문에 바이패드의 이름을 변경해야 하는 경우가 발생합니다.

혹은 바이패드 각 부위의 이름을 작업하는 게임이나 애니메이션 환경에 맞춰 변경해야 하는 경우도 발생합니다.

이렇게 변경된 바이패드의 특정 노드를 선택하려면 기존 방식은 상당히 번거롭게 되는데 이를 해결해주는 방법이 필요하기 때문입니다.

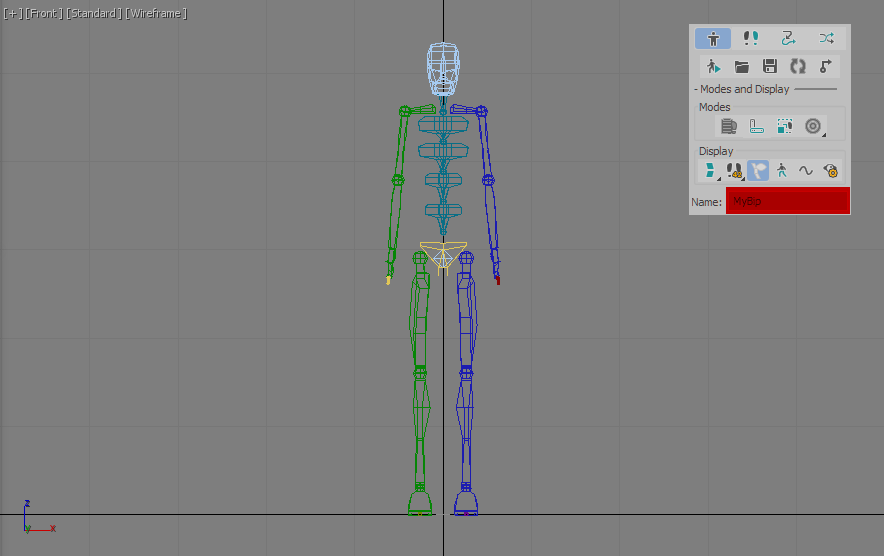

우선 적당히 바이패드를 하나 만들겠습니다. 그 후에 이름을 변경합니다.

(저는 MyBip로 하겠습니다.)



biped.getNode <biped | biped_ctrl> <name | index> [link:<int_link>]

바이패드의 노드 아무 곳이나 선택하고 다음과 같이 입력해 보겠습니다.



biped.getNode $ #lArm link:4

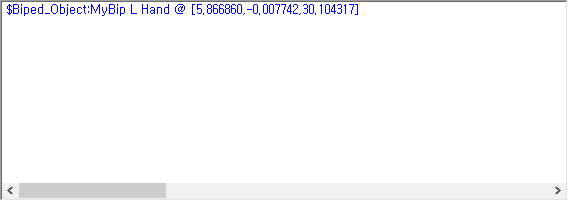

위와 같은 결과가 나왔습니다.

왼손을 나타냅니다.

어째서 그런 결과가 나왔는지 확인해 보겠습니다.

biped.getNode : 노드를 구해오는 명령입니다.

<biped | biped_ctrl> : 바이패드 또는 바이패드 컨트롤러를 적습니다.

적은 노드 또는 컨트롤러의 바이패드 내에서 적용된다는 의미입니다.

<name | index> : 원하는 부위의 Limb Name이나 인덱스 번호를 적습니다.

해당 내용은 아래에 자세히 적겠습니다.

[link:<int_link>] : 위의 '<name | index>'중 몇번째 노드인지를 적습니다.



여기서 Limb Name이라는것은 팔과 다리 같은 전체적인 것의 명칭을 뜻하고 거기에 link번호를 적으므로서 왼팔의 4번째가 되는 것입니다.

쇄골뼈부터 순서대로 4번째면 손이 됩니다.(쇄골 -> 상박 -> 하박 -> 손)



Index	Limb Name	Link Nodes in Link Index Order
1	#larm	L Clavicle	L UpperArm	L Forearm	L Hand
2	#rarm	R Clavicle	R UpperArm	R Forearm	R Hand
3	#lfingers	L Finger0	L Finger01	L Finger02	L Finger1
		L Finger11	L Finger12	L Finger2	L Finger21
		L Finger22	L Finger3	L Finger31	L Finger32
		L Finger4	L Finger41	L Finger42
4	#rfingers	R Finger0	R Finger01	R Finger02	R Finger1
		R Finger11	R Finger12	R Finger2	R Finger21
		R Finger22	R Finger3	R Finger31	R Finger32
		R Finger4	R Finger41	R Finger42
5	#lleg	L Thigh	L Calf	L HorseLink	L Foot
6	#rleg	R Thigh	R Calf	R HorseLink	R Foot
7	#ltoes	L Toe0	L Toe01	L Toe02	L Toe1
		L Toe11	L Toe12	L Toe2	L Toe21
		L Toe22	L Toe3	L Toe31	L Toe32
		L Toe4	L Toe41	L Toe42
8	#rtoes	R Toe0	R Toe01	R Toe02	R Toe1
		R Toe11	R Toe12	R Toe2	R Toe21
		R Toe22	R Toe3	R Toe31	R Toe32
		R Toe4	R Toe41	R Toe42
9	#spine	Spine	Spine1	Spine2	Spine3
		Spine4
10	#tail	Tail	Tail1	Tail2	Tail3
		Tail4
11	#head	Head
12	#pelvis	Pelvis
13	#vertica	Biped COM
14	#horizontal	Biped COM
15	#turn	Biped COM
16	#footprints	Footsteps
17	#neck	Neck	Neck1	Neck2	Neck3
		Neck4
18	#pony1	Ponytail1	Ponytail11	Ponytail12	Ponytail13
		Ponytail14
19	#pony2	Ponytail2	Ponytail21	Ponytail22	Ponytail23
		Ponytail24
20	#prop1	Prop1
21	#prop2	Prop2
22	#prop3	Prop3
101	#lfArmTwist	L ForeTwist	L ForeTwist1	L ForeTwist2	L ForeTwist3
		L ForeTwist4	L ForeTwist5	L ForeTwist6	L ForeTwist7
		L ForeTwist8	L ForeTwist9
102	#rfArmTwist	R ForeTwist	R ForeTwist1	R ForeTwist2	R ForeTwist3
		R ForeTwist4	R ForeTwist5	R ForeTwist6	R ForeTwist7
		R ForeTwist8	R ForeTwist9
103	#lUparmTwist	L UpTwist	L UpTwist1	L UpTwist2	L UpTwist3
		L UpTwist4	L UpTwist5	L UpTwist6	L UpTwist7
		L UpTwist8	L UpTwist9
104	#rUparmTwist	R UpTwist	R UpTwist1	R UpTwist2	R UpTwist3
		R UpTwist4	R UpTwist5	R UpTwist6	R UpTwist7
		R UpTwist8	R UpTwist9
105	#lThighTwist	L ThighTwist	L ThighTwist1	L ThighTwist2	L ThighTwist3
		L ThighTwist4	L ThighTwist5	L ThighTwist6	L ThighTwist7
		L ThighTwist8	L ThighTwist9
106	#rThighTwist	R ThighTwist	R ThighTwist1	R ThighTwist2	R ThighTwist3
		R ThighTwist4	R ThighTwist5	R ThighTwist6	R ThighTwist7
		R ThighTwist8	R ThighTwist9
107	#lCalfTwist	L CalfTwist	L CalfTwist1	L CalfTwist2	L CalfTwist3
		L CalfTwist4	L CalfTwist5	L CalfTwist6	L CalfTwist7
		L CalfTwist8	L CalfTwist9
108	#rCalfTwist	R CalfTwist	R CalfTwist1	R CalfTwist2	R CalfTwist3
		R CalfTwist4	R CalfTwist5	R CalfTwist6	R CalfTwist7
		R CalfTwist8	R CalfTwist9
109	#lHorseTwist	L HorseTwist	L HorseTwist1	L HorseTwist2	L HorseTwist3
		L HorseTwist4	L HorseTwist5	L HorseTwist6	L HorseTwist7
		L HorseTwist8	L HorseTwist9
110	#rHorseTwist	R HorseTwist	R HorseTwist1	R HorseTwist2	R HorseTwist3
		R HorseTwist4	R HorseTwist5	R HorseTwist6	R HorseTwist7
		R HorseTwist8	R HorseTwist9





이렇게 적어 놓으면 어떻게 쓰이는 건지 감이 잡히지 않기 때문에 예를 들어 보겠습니다.

스크립트 작업중에 불려진 바이패드의 이름을 모른다고 가정하겠습니다.

그런 우리는 이 바이패드의 오른쪽 발을 스크립트를 이용하여 선택해야 하는 업무가 있다고 합시다.

일반적인 select $'Bip001 R Foot'를 이용해서 오브젝트를 선택하고 싶지만 이름을 알 수 없으므로 선택할 수가 없습니다.

1 우선 바이패드 노드를 확인하도록 하겠습니다.

2 그리고 아무 노드나 선택할 수 있지만 COM을 선택하겠습니다.

3 선택한 COM을 기준으로 오른쪽 발의 이름을 찾겠습니다.

4 그리고 찾은 오른쪽발의 이름으로 오브젝트를 선택하겠습니다.

이렇게 작동하는 스크립트가 있다면 원하는 노드를 선택할 수 있습니다.

방법은 다음과 같습니다.



Nodes = $* as array
cOMNode = undefined
targetNode = undefined
legLinks = 0
for i = 1 to Nodes.count do
(
    if((classof Nodes[i] == Biped_Object)and(Nodes[i].parent == undefined)) do
    cOMNode = Nodes[i]
)
legLinks = cOMNode.controller.legLinks
targetNode = biped.getNode cOMNode #rleg link:legLinks
select targetNode
